Schraubbare Bewehrungsanschlüsse PYRABAR®

Im Vergleich zu unseren PYRATOP® Bewehrungsanschlüssen, die eine biaxiale Querkraftaufnahme ermöglichen, bietet PYRABAR® größere Stabdurchmesser von bis zu Ø20 mm. Dadurch können Querkräfte von bis zu 1000 kN/m übertragen und auch Einspannungen realisiert werden.

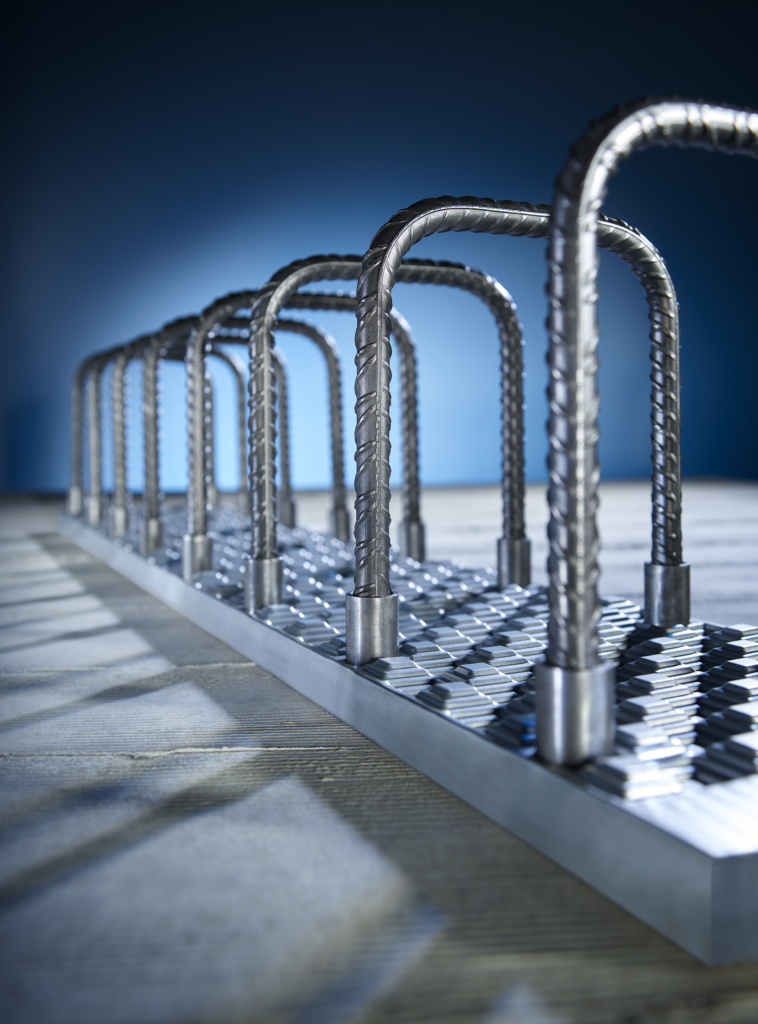

Die schachbrettartig angeordneten Pyramidenstümpfe gewährleisten eine maximale, richtungsunabhängige Querkraftübertragung in der Fuge. Der Beton-Schubflächenanteil am Blechübergang beträgt 85% der Gesamtfläche des Bewehrungsanschlusses. Diese Schubflächenanteil verändert sich gleichmäßig über die Blechtiefe durch die patentierte Geometrie, was eine sichere Übertragung der hohen Querkraft garantiert. Die Wirksamkeit des hohen Schubflächenanteils des Betons am Blechübergang wurde durch umfangreiche Versuche bestätigt.

Alle Vorteile der bewährten BARTEC®-Schraubverbindungen sind auch bei PYRABAR® vorhanden. Das Einschrauben erfolgt manuell, ohne Werkzeuge, was eine sichere und einfache Montage in der zweiten Etappe ermöglicht.

Wir bieten fünf unterschiedliche Kastentypen in der ersten Etappe, jeweils mit fünf Kastenbreiten und drei Standard-Kastenlängen, um für jeden Einsatzfall die passende Anschlusslösung zu gewährleisten. In der zweiten Etappe stehen vier Stabtypen zur Verfügung. Bei geraden Stäben können Längen von bis zu 14 m geliefert werden. Sonderanfertigungen sind nach Absprache ebenfalls möglich.
