Scherbolzenkupplungen ALLIGATOR®
Ihre Vorteile auf einen Blick
- Vollwertige statische Verbindung von Bewehrungsstahl auf Zug und Druck.
- Keine vorgängige Gewindeherstellung oder sonstige Stabbearbeitung nötig
- Schnell, einfach und benutzerfreundlich zu montieren.
- Kein Überlappungsstoss: geringe Abmessung des Stossbereichs, reduzierter Bewehrungsgehalt, gute Betonierbarkeit
ALLIGATOR® ergänzt das BARTEC®-Sortiment überall dort, wo eine klassische Schraubverbindung nicht realisierbar ist. Insbesondere bei Umbauten und Sanierungen sind die bestehenden Bewehrungen häufig nicht ausreichend zugänglich, um ein Gewinde anzubringen oder eine Schraubverbindung herzustellen.

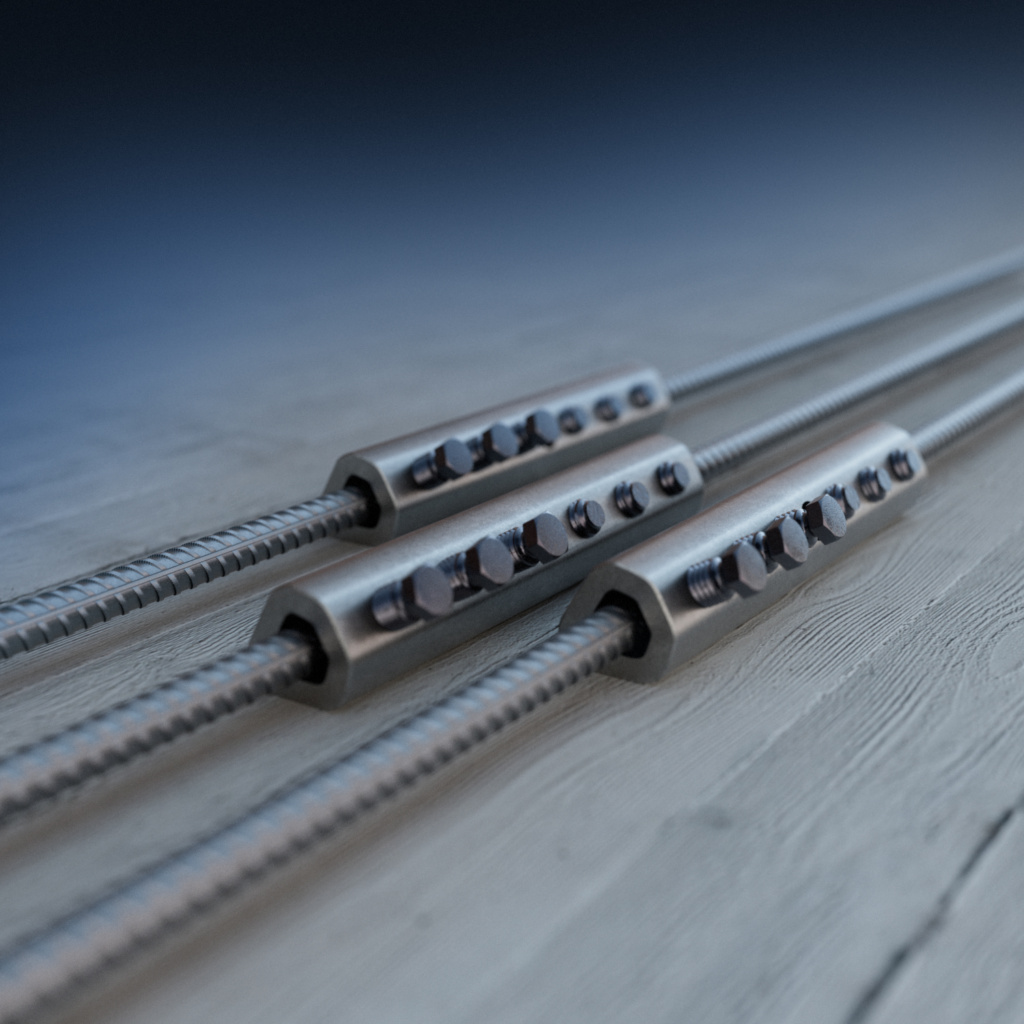

Mit der ALLIGATOR®-Kupplung können bestehende Bewehrungsstäbe auf kurzer Freilegungslänge kraftschlüssig verbunden werden. Dadurch werden Eingriffe in die bestehende Konstruktion reduziert und Sanierungsarbeiten wirtschaftlicher ausgeführt.
Die ALLIGATOR®-Kupplung wurde speziell für Situationen entwickelt, in denen herkömmliche Verbindungsarten an ihre Grenzen stossen. Während bei einem Überlappungsstoss grosse Freilegungslängen erforderlich sind, ermöglicht ALLIGATOR® eine kompakte Verbindungslösung mit deutlich geringerem Platzbedarf.
Typische Anwendungen sind nachträgliche Bewehrungsanschlüsse, die Schliessung von Etappierungen und Aussparungen, die Verstärkung bestehender Tragwerke oder Sanierungen aufgrund von Korrosion und Materialermüdung.
Nicht immer entspricht die ausgeführte Anschlussbewehrung der Planung. Abgeschnittene Anschlusseisen, falsch positionierte Bewehrungsstäbe oder kurzfristige Projektanpassungen können auf der Baustelle erhebliche Mehrkosten verursachen.
Mit ALLIGATOR® lassen sich solche Situationen einfach und zuverlässig korrigieren. Die Kupplung kann direkt auf den vorhandenen Bewehrungsstab montiert werden und ermöglicht eine schnelle Wiederherstellung der erforderlichen Tragfähigkeit.
Mit der Ankerkupplung ALLIGATOR® ALC-AP steht eine besonders praktische Lösung für Endverankerungen zur Verfügung. Die angeschweisste Ankerplatte leitet die Kräfte sicher in den Beton ein und reduziert die erforderliche Verankerungslänge.
Besonders bei Pfahlkopfanschlüssen ermöglicht die Endverankerungsplatte eine flexible Ausbildung der Konstruktion und erleichtert den Umgang mit Höhentoleranzen von Pfählen auf der Baustelle. Dadurch können aufwendige Anpassungen reduziert und Bauabläufe vereinfacht werden.
Die Montage erfolgt ohne spezielle Vorbereitung der Bewehrungsstäbe. Nach dem Aufschieben der Kupplung werden die integrierten Scherschrauben angezogen, bis die Schraubenköpfe kontrolliert abscheren. Die korrekte Montage kann anschliessend einfach visuell überprüft werden. Dies ermöglicht eine schnelle Verarbeitung auf der Baustelle ohne besondere Schulung oder Spezialwerkzeuge.
